激发波长 488 nm 的拉曼光谱相对强度标准物质用于校准特定激发波长拉曼光谱仪的相对强度，确保校准后的拉曼光谱仪在 300 cm^-1-5000 cm^-1 范围内相对强度量值的准确性、可比性，为拉曼峰强度的可比性和数据库建设提供技术参考，特别为拉曼光谱仪在碳基纳米材料、生物医药科学等领域的应用提供了技术支持。

一、 样品制备

采用熔制工艺制备 Yb 掺杂的硼硅酸盐光学玻璃，切割为每片尺寸 30 mm×10 mm×1 mm，以支架固定。

二、 溯源性及定值方法

采用激光共聚焦拉曼光谱校准装置([2015]国量标计证第 289 号)对标准物质定值。该校准装置基于拉曼散射公式，通过拉曼频移、拉曼相对强度的计量溯源，建立标准物质特性量值的计量溯源性，其中：拉曼频移量值通过汞氩灯溯源至光谱辐射照度基准，拉曼相对强度通过卤素灯溯源至光谱辐射照度基准。

三、 特性量值及不确定度

标准物质特性量代表性频移相对强度标准值及不确定度*：

拉曼频移（cm-1）	相对强度值	扩展不确定度（k=2）	拉曼频移（cm-1）	相对强度值	扩展不确定度（k=2）
305.6	0.013	0.002	2676.0	0.556	0.041
356.1	0.014	0.002	2726.4	0.579	0.042
406.5	0.016	0.002	2776.8	0.601	0.043
456.9	0.017	0.002	2827.3	0.625	0.044
507.4	0.019	0.004	2877.7	0.648	0.044
557.8	0.021	0.004	2928.1	0.671	0.045
608.2	0.023	0.004	2978.6	0.693	0.046
658.7	0.026	0.004	3029.0	0.715	0.046
709.1	0.028	0.004	3079.4	0.737	0.047
759.5	0.031	0.005	3129.9	0.758	0.048
810.0	0.034	0.005	3180.3	0.779	0.048
860.4	0.038	0.005	3230.7	0.799	0.048
910.8	0.042	0.005	3281.2	0.819	0.048
961.3	0.046	0.005	3331.6	0.837	0.049
1011.7	0.051	0.005	3382.0	0.856	0.049
1062.1	0.057	0.005	3432.5	0.875	0.050
1112.6	0.063	0.005	3482.9	0.889	0.050
1163.0	0.070	0.007	3533.3	0.905	0.050
1213.4	0.077	0.008	3583.8	0.920	0.051
1263.9	0.084	0.008	3634.2	0.933	0.051
1314.3	0.093	0.010	3684.6	0.945	0.051
1364.7	0.101	0.010	3735.1	0.957	0.051
1415.2	0.111	0.010	3785.5	0.967	0.051
1465.6	0.122	0.013	3835.9	0.975	0.051
1516.0	0.133	0.013	3886.4	0.983	0.052
1566.5	0.145	0.015	3936.8	0.989	0.052
1616.9	0.157	0.015	3987.2	0.994	0.052
1667.3	0.170	0.017	4037.7	0.997	0.052
1717.8	0.184	0.018	4088.1	0.999	0.052
1768.2	0.198	0.020	4138.5	1.000	0.052
1818.6	0.213	0.020	4189.0	0.999	0.052
1869.1	0.229	0.022	4239.4	0.997	0.052
1919.5	0.246	0.024	4289.8	0.993	0.052
1969.9	0.263	0.025	4340.3	0.989	0.052
2020.4	0.281	0.027	4390.7	0.982	0.051
2070.8	0.299	0.028	4441.1	0.975	0.051
2121.2	0.318	0.030	4491.6	0.966	0.051
2171.7	0.337	0.031	4542.0	0.956	0.051
2222.1	0.357	0.031	4592.4	0.945	0.050
2272.5	0.379	0.034	4642.9	0.933	0.050
2323.0	0.400	0.034	4693.3	0.920	0.049
2373.4	0.421	0.035	4743.7	0.906	0.049
2423.8	0.443	0.037	4794.2	0.892	0.048
2474.3	0.465	0.038	4844.6	0.876	0.048
2524.7	0.487	0.039	4895.0	0.861	0.047
2575.1	0.511	0.039	4945.5	0.845	0.047
2625.5	0.533	0.040	4995.9	0.829	0.046

*注：代表性频移拉曼光谱相对强度标准值及不确定度可根据公式(1)计算得到。

标准值不确定度包括测量过程、测量设备引入的不确定度分量和样品均匀性、稳定性引入的不确定度分量。

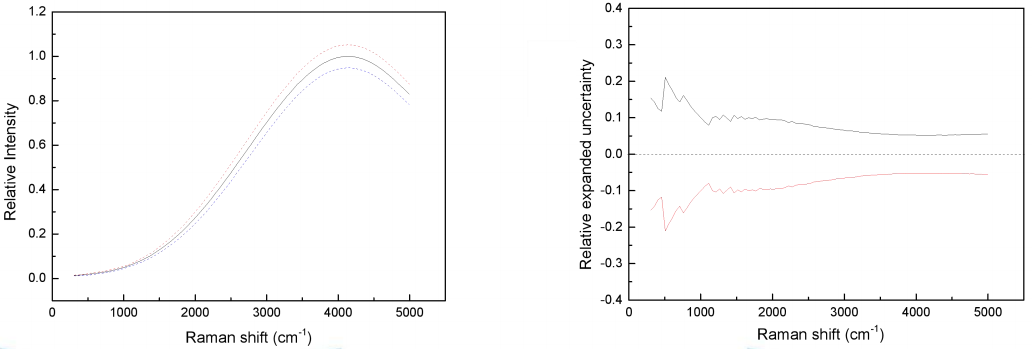

具体拉曼谱图特性量标准值及不确定度见图 1，其中图(a)为相应拉曼频移下的相对强度值及置 信区间（p=95%），图(b)为相应拉曼频移下相对强度的相对不确定度（p=95%）。

图1 拉曼谱图相对强度值。(a)相应拉曼频移下的相对强度与置信区间(p=95%)；

(b)相应拉曼频移下相对强度值的相对不确定度。

四、均匀性及稳定性评估

参照 JJF1343 国家计量技术规范（等效 ISO 指南 35），采用方差分析法，在 100 片样品中随机 抽取 13 个样品，每个样品随机取 3 个位置进行均匀性评估，评估结果表明，样品均匀性良好; 采用 趋势分析方法，对样品进行稳定性评估，评估结果表明，样品稳定性良好。

本标准物质自定值日期起有效期 12 个月，研制单位将继续跟踪监测该标准物质的稳定性，有效 期内如发现量值变化，将及时通知用户。标准物质到期后，无污染、无损伤、无雾化的情况下，可送回原标准物质研制单位重新定值。

五、包装、贮存及使用

包装：标准物质以支架固定，外包装为纸盒、每盒一片。

保存条件：干燥、避光、室温下（20oC-25oC）保存。

运输条件：温度高于零摄氏度（包含零摄氏度）时常规运输，低于零摄氏度时保温运输。

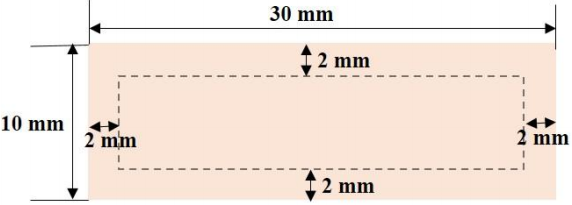

使用说明：样品适用于激发波长为 488 nm 的拉曼光谱仪相对强度的校准，使用 600 g/mm 的光栅，100X 物镜（N.A.-0.9）；样品测试时需扣除检测器的背景噪声。标准物质有效范围为中心区域26 mm×6 mm，即距边缘处约 2 mm，具体如图 2 所示。无污染、无雾化、无破损的情况下样品可重复使用。本标准物质为玻璃制品，使用、运输时轻拿轻放，以免玻璃破碎造成划伤等。

图 2  标准物质使用范围示意图
